Este artículo describe cómo navegar en la vista del mapa bajo Ubicaciones usando la aplicación de escritorio.
Cubre las características de las capas de mapa, datos SIG, zonas, archivos de alineación, modelos, nubes de puntos y planos más comúnmente utilizados en proyectos de InfraField.
Para proyectos más grandes, recomendamos que descargue e instale Dalux Desktop en su computadora local.
Puede leer este artículo para obtener más información: Descargando la aplicación de escritorio Dalux.
Las características son las mismas, pero experimentará un tiempo de respuesta más rápido.
Índice
Mapa

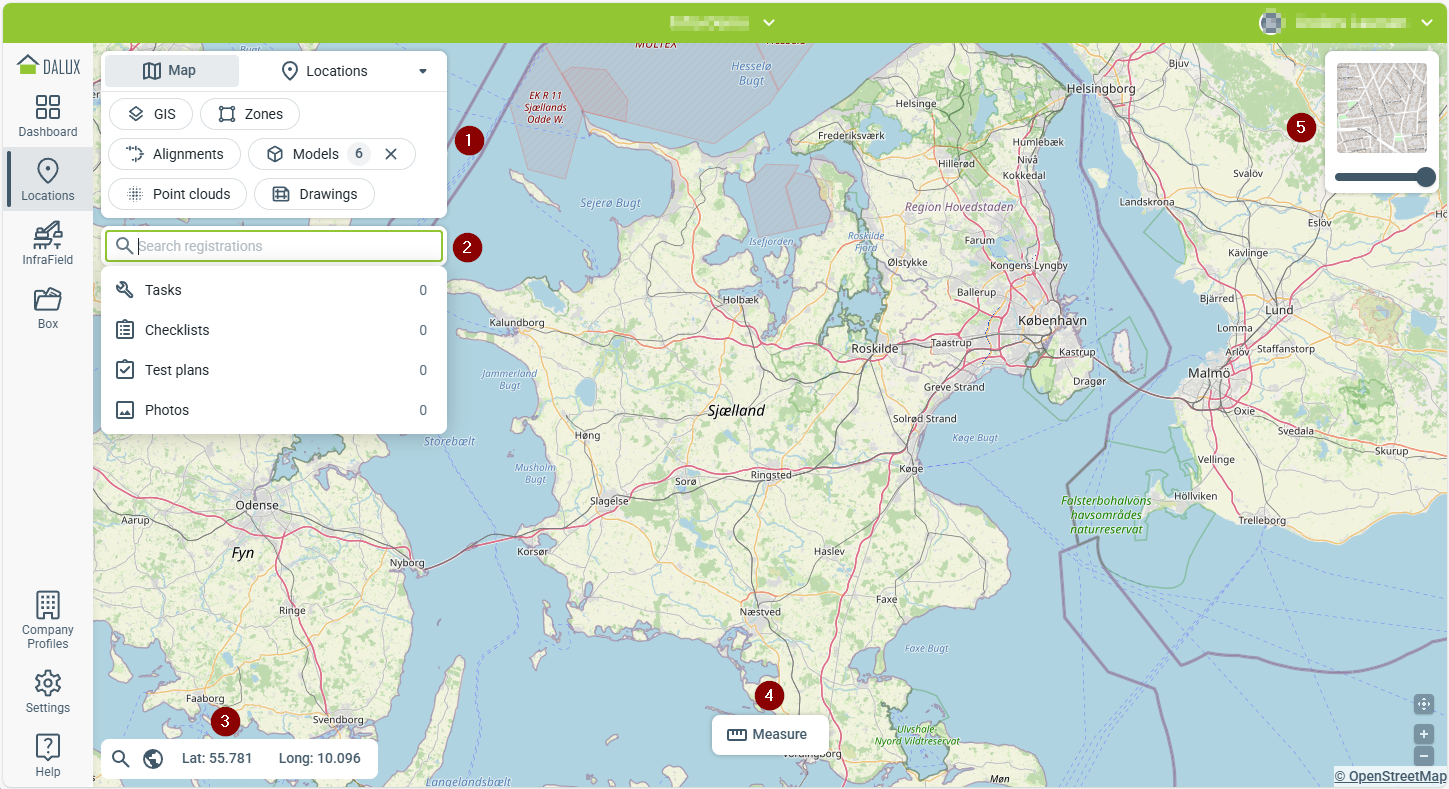

La vista del mapa consiste en los siguientes componentes:
- Menú del mapa: El menú del mapa es la herramienta principal para cambiar vistas y filtrar datos.
- Barra de búsqueda: Busque tareas, listas de verificación y fotos a las que tiene permiso para ver.
- Coordenadas del cursor: A medida que mueva el cursor por la vista del mapa, se mostrarán aquí las coordenadas del cursor. Haga clic en estas coordenadas para cambiar de coordenadas locales a globales.
-
Barra de herramientas: A medida que cambie de vistas, diferentes herramientas estarán disponibles aquí.
- Medida: Añadir mediciones de línea y área a la vista actual.
- Capas de mapa: Desde aquí puede cambiar la capa de mapa y la opacidad.
Haga clic en el mapa para vista la dirección y las coordenadas de una ubicación. También puedes crear un nuevo registro (Nuevo) o abrir la vista dividida (
Abrir 3D) si un modelo está cerca (ver vista dividida a continuación).
Vista dividida
Haga clic en el mapa junto a un modelo 3D y seleccione Abrir 3D (ver arriba).

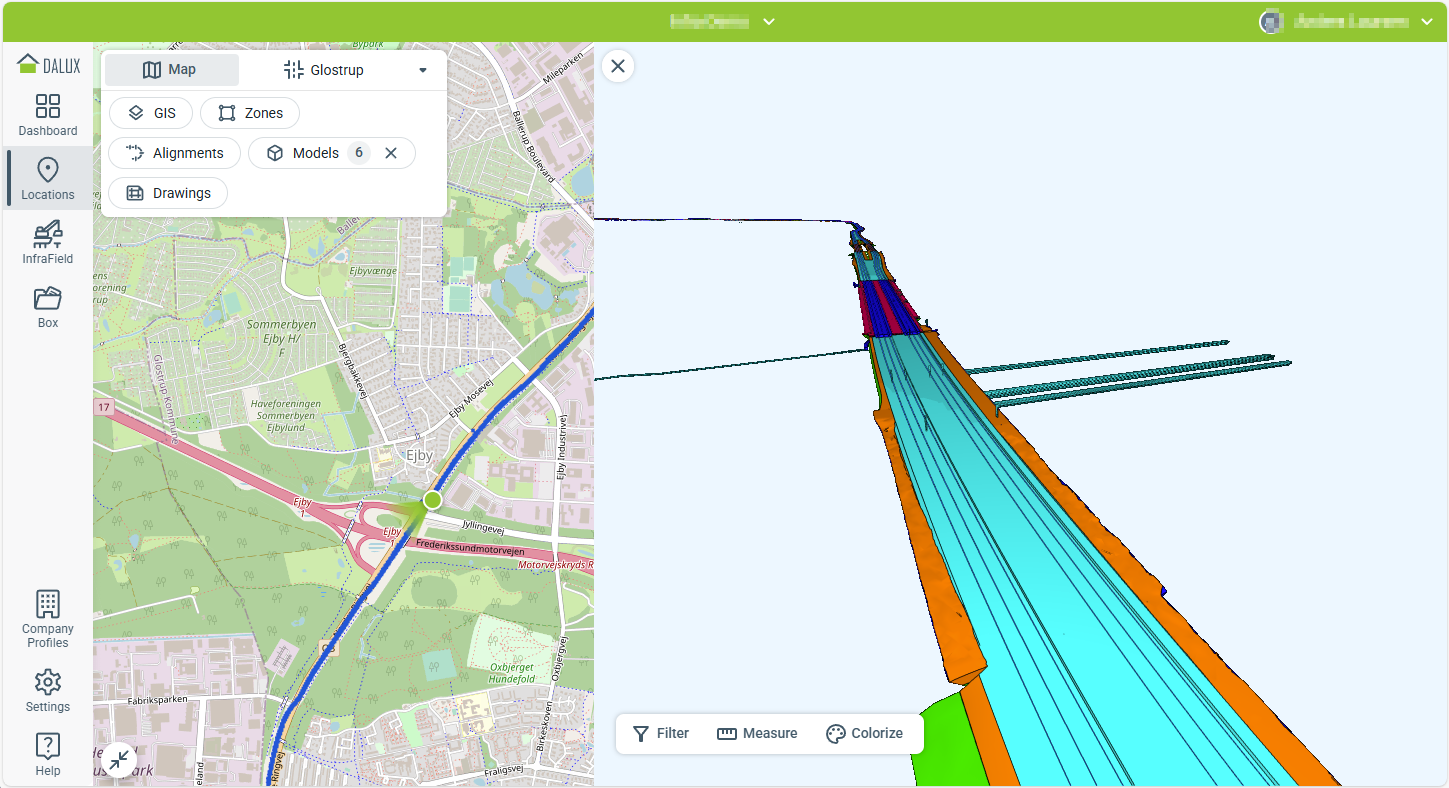

La vista se dividirá para mostrar la vista del mapa a la izquierda y el modelo 3D a la derecha. Sólo se muestran modelos de una zona.
Haga clic en el mapa para moverse y use el modelo para mover y rotar la dirección de la vista. La barra de herramientas contiene filtros 3D, opciones de medición y de coloreado.
Haga clic para minimizar la vista del mapa y mostrar el visor 3D.
Menú del mapa

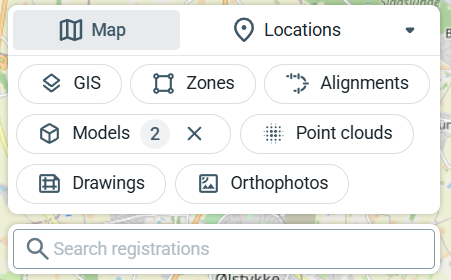

La parte superior del menú lateral le permite alternar entre la vista de mapa y área/edificio. También le permite filtrar datos y mostrarlos en el mapa.
El número en el círculo junto al nombre indica cuántos elementos de un filtro están seleccionados y se muestran en el mapa.
En la captura de pantalla de arriba, se muestra un (1) archivo SIG y dos (2) modelos.
Haga clic en el para eliminar todas las selecciones de un conjunto de datos.
SIG

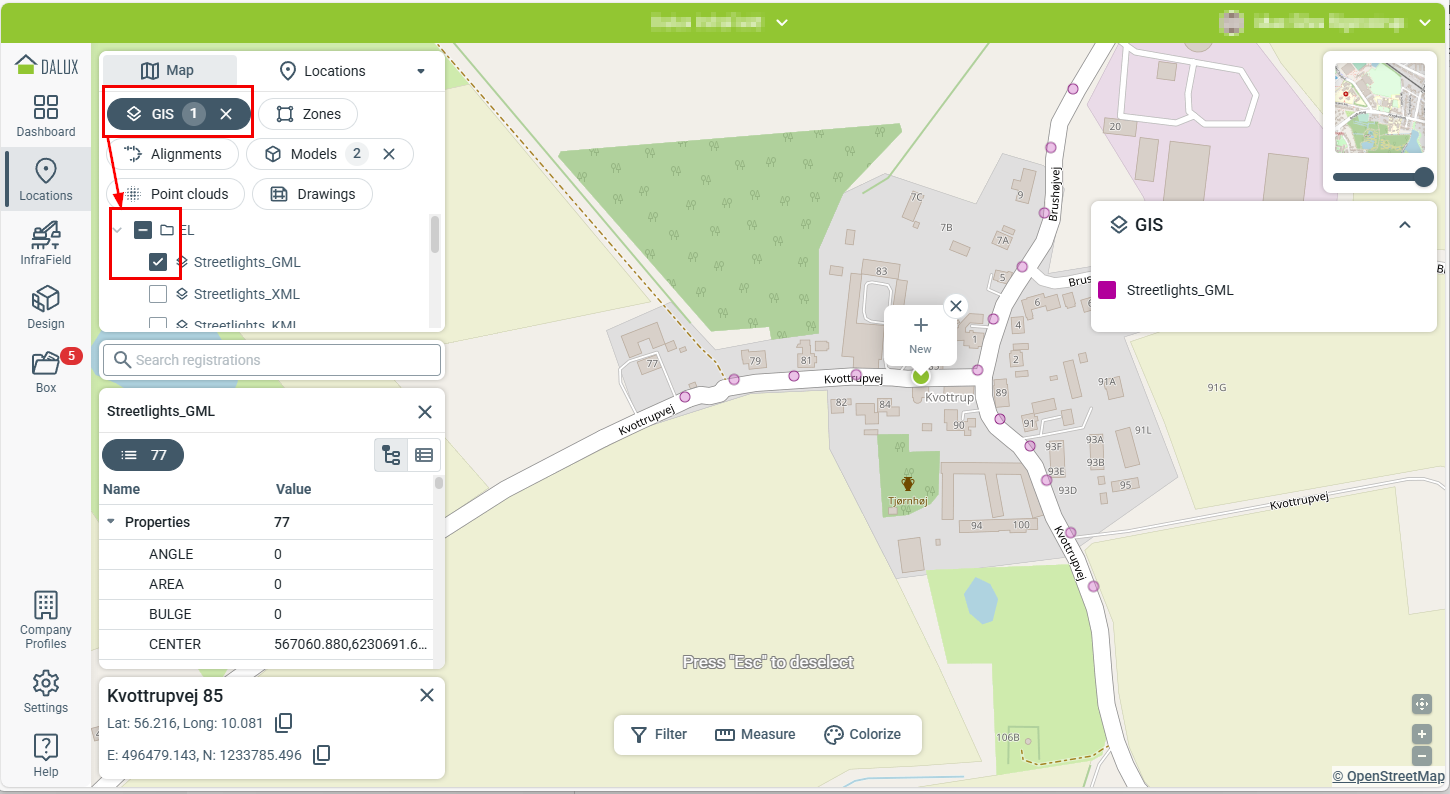

Los datos SIG (Sistema de Información Geográfica) se pueden añadir a la vista del mapa, y los componentes de los archivos se pueden seleccionar para mostrar las propiedades.
Los archivos SIG seleccionados se muestran encima del mapa, y la vista del mapa se acerca al alcance de todos los archivos seleccionados.
Haga clic en los componentes del mapa para vista las propiedades debajo del menú del mapa.
Zonas

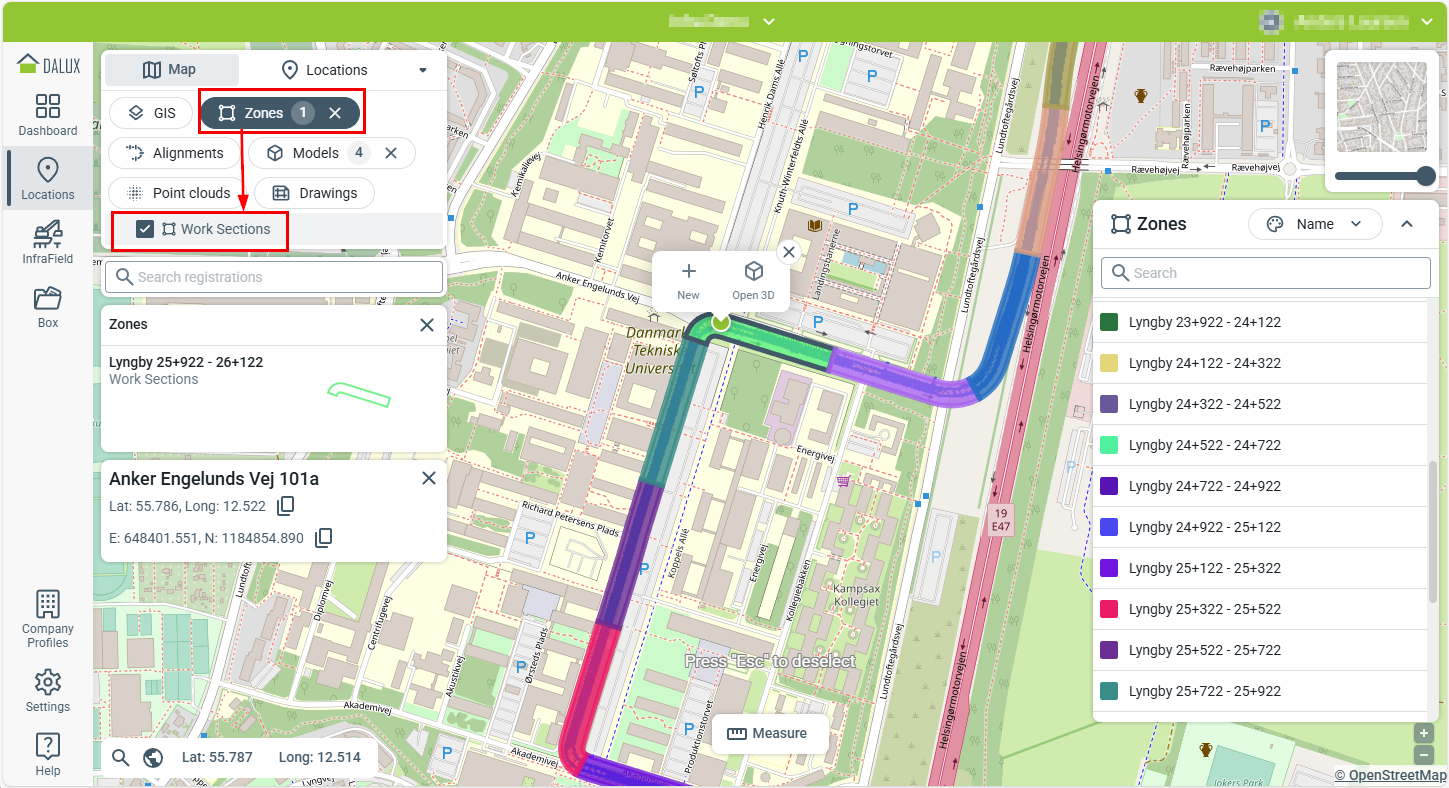

Haga clic en el filtro de Zonas y seleccione una o más capas de zona de la lista.
Haga clic en una zona en la vista de mapa o lista, luego seleccione la miniatura de la zona a la izquierda para abrirla y vista cualquier información adjunta e inscripciones, como tareas y formularios.

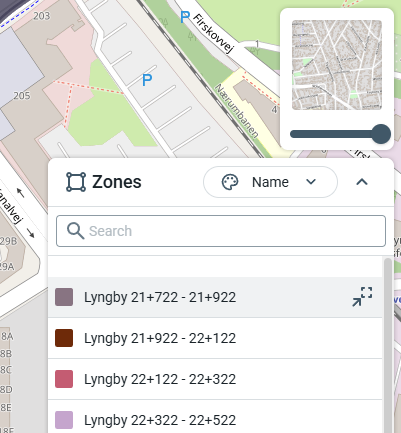

Las zonas y capas de zona en InfraField se pueden colorear de acuerdo a sus propiedades. En la ventana de zonas, puede seleccionar qué propiedad colorear presionando Nombre.
Oculte la leyenda si obstaculiza su vista y use la vista de lista para
acercar una zona.
Alineaciones

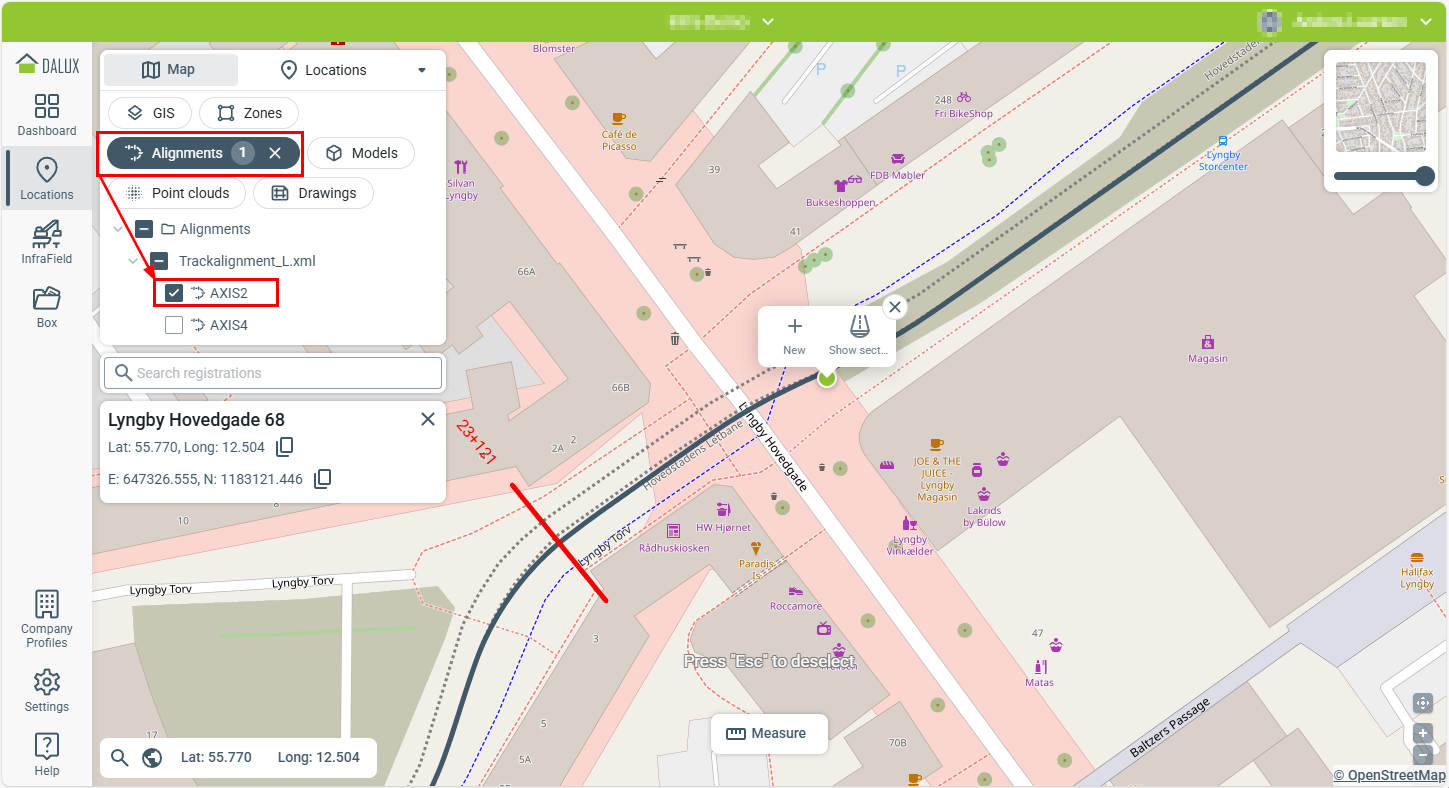

Cada archivo de alineación contiene una o más alineaciones, que se muestran como líneas rojas en el mapa. Cuando mueve el cursor sobre una alineación, se vuelve gris.

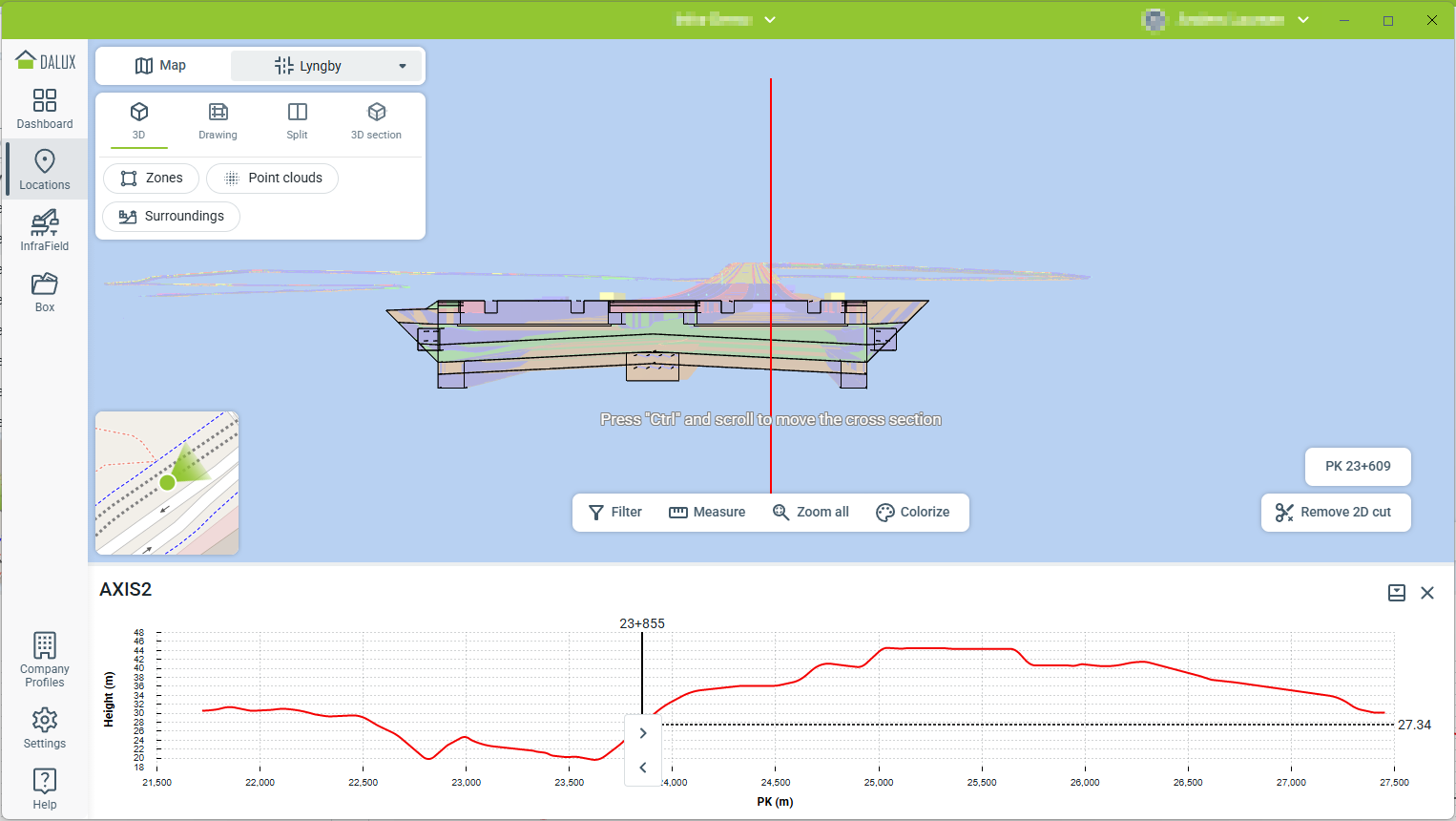

Haga clic en Mostrar sección para abrir la vista de sección.

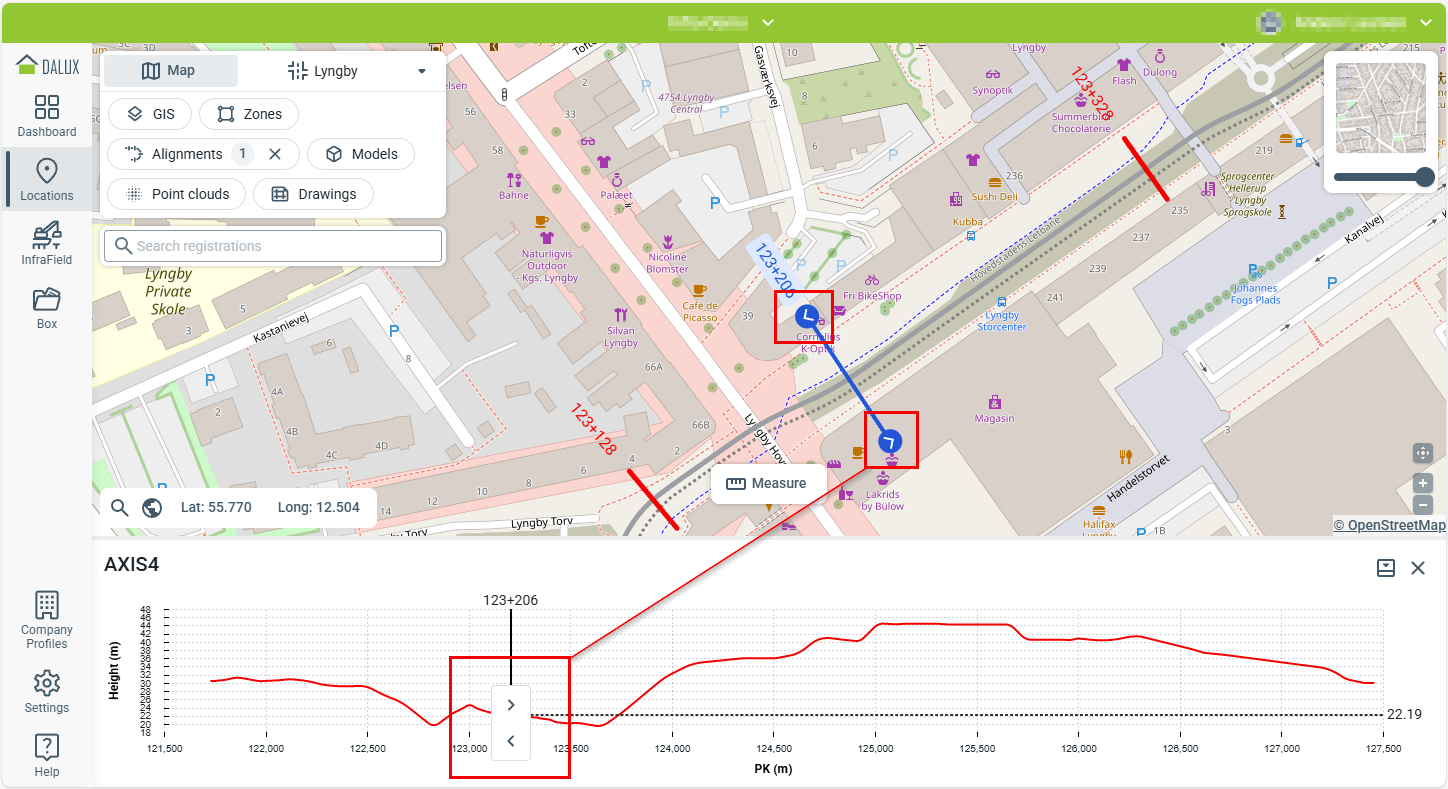

El gráfico debajo del mapa proporciona información sobre la altura a lo largo de la alineación.
Puede ajustar la altura del gráfico y acercarse o alejarse en el eje x usando la rueda del ratón mientras se posiciona sobre el gráfico.
Haga clic en las flechas de reenviar o
atrás en el mapa o gráfico para moverse a la sección transversal de esa área en el visor 3D.
Navegue a lo largo de esta alineación usando 'Ctrl + rueda del ratón' o escribiendo en los incrementos de estación (PK) a la derecha.
Haga clic Mapa para regresar a la vista del mapa.
Modelos

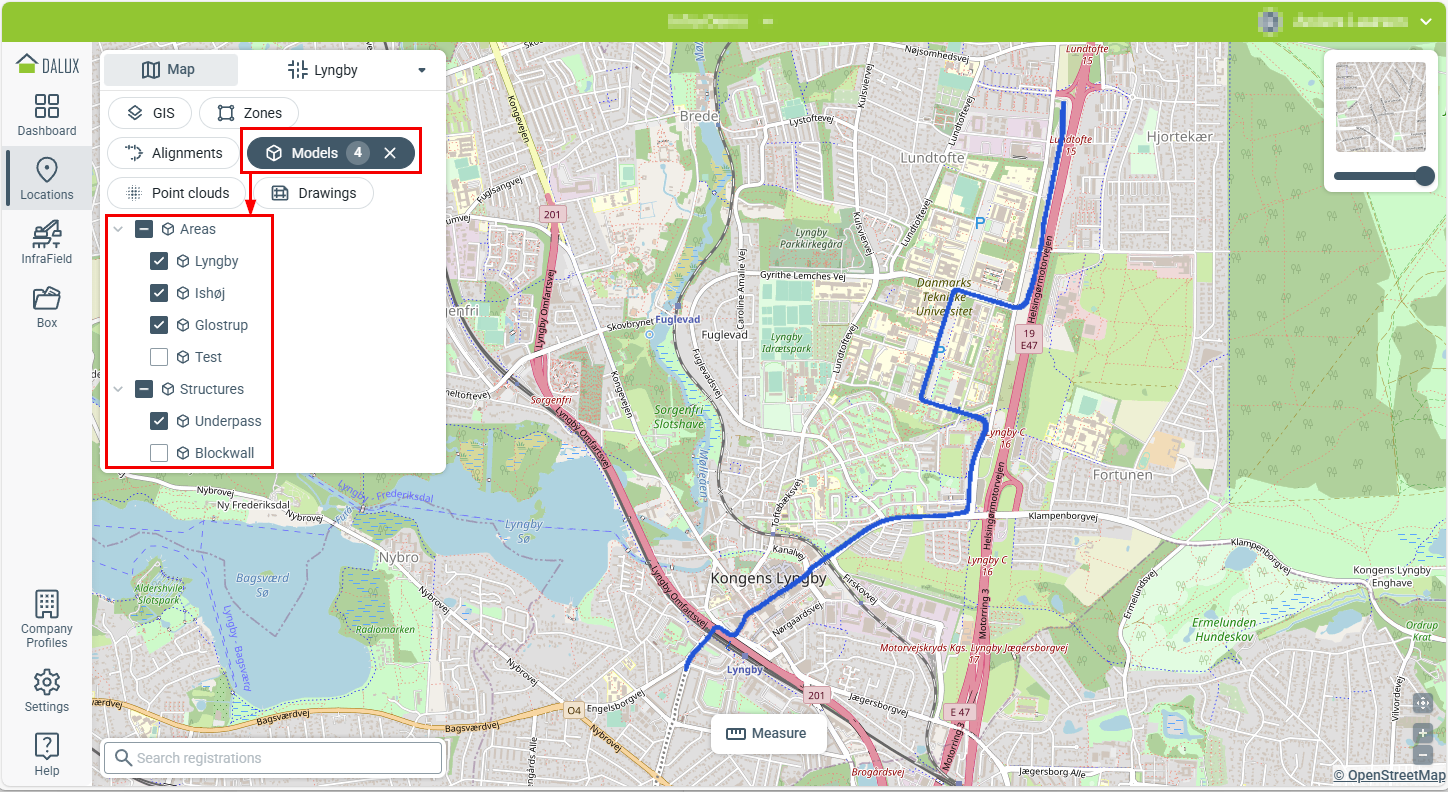

Por defecto, se muestran todos los modelos de área, indicados por el número en el círculo. Haga clic en el filtro y seleccione los modelos que desea ver. La vista cambia para mostrar la extensión de su selección.
Los modelos aparecen como huellas azules en el mapa y siempre muestran los modelos combinados de un área o estructura.
Nubes de puntos

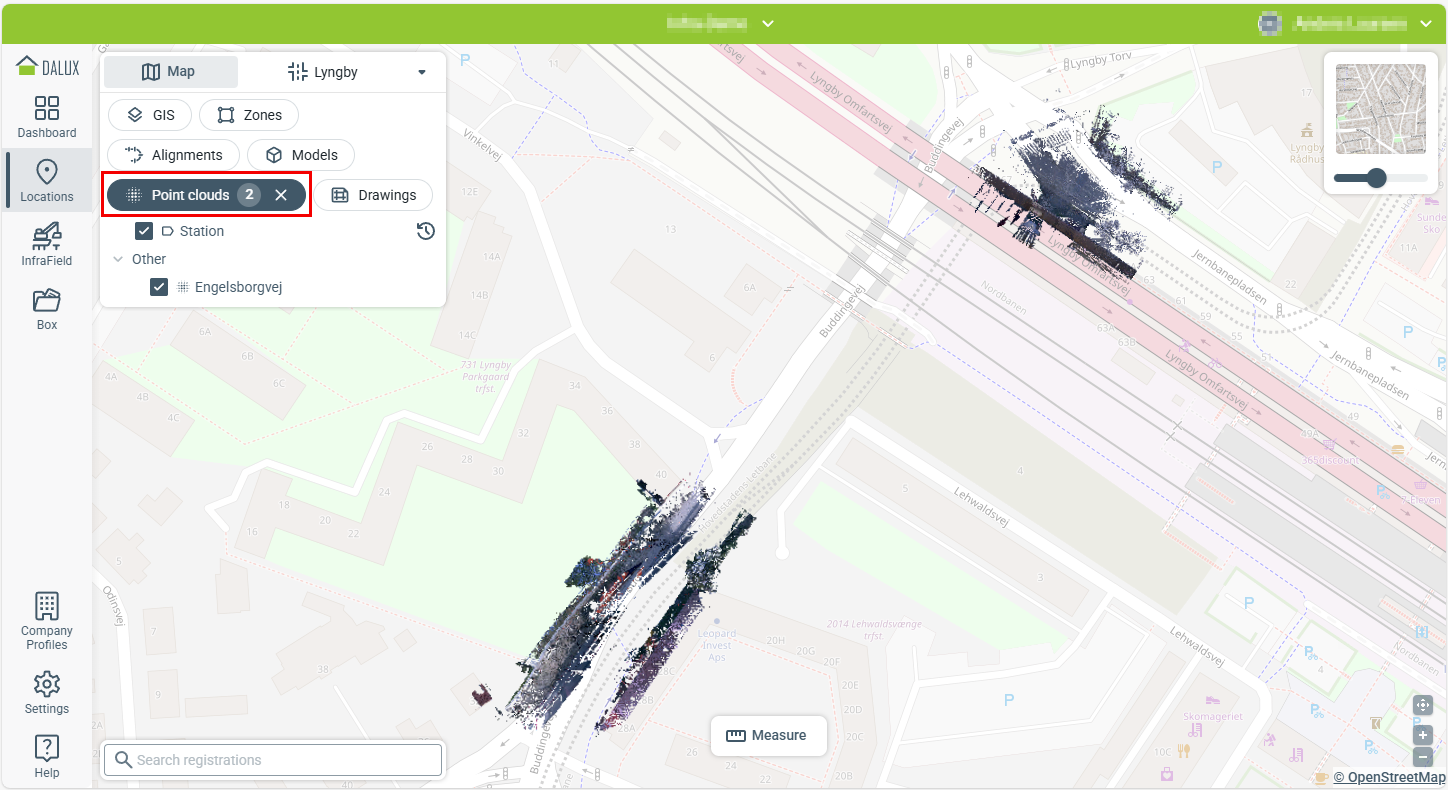

Las nubes de puntos se pueden añadir al mapa seleccionándolas en el filtro, después de lo cual se mostrarán en el mapa.
Haga clic en el ícono de Historial para ver cuándo se añadió esta nube de puntos al mapa.

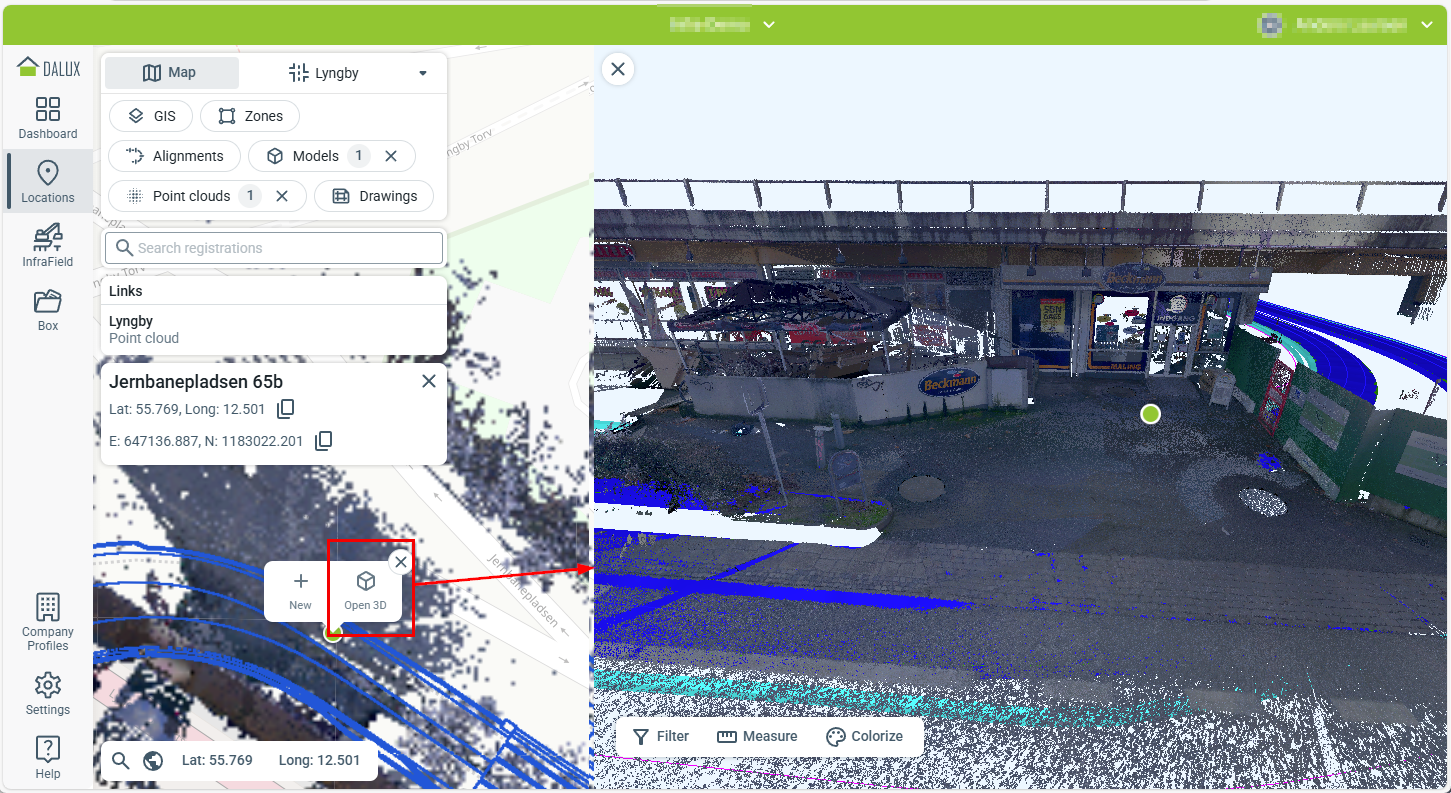

Haga clic en el mapa dentro de la nube de puntos y seleccione Abrir 3D, esto le permitirá ver la nube de puntos en la vista dividida junto con el modelo.
Debe seleccionar al menos un modelo antes de usar esta opción.
Salga del visor 3D haciendo clic en el en la esquina superior izquierda para regresar a la vista del mapa.
Planos

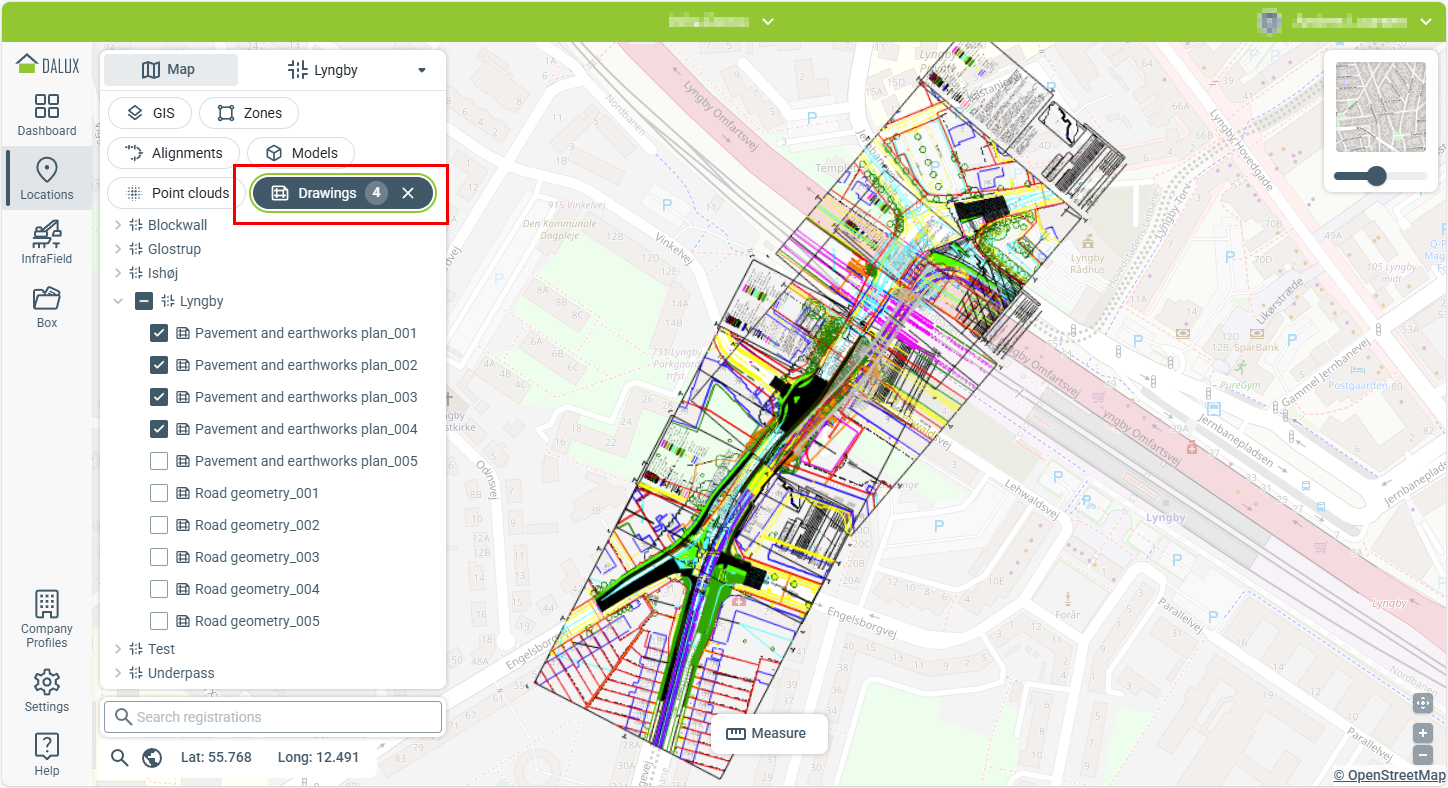

Los planos mapeados de áreas pueden mostrarse sobre el mapa. Puede seleccionar múltiples planos de múltiples áreas, y la vista del mapa cambia hasta la extensión de todos los planos seleccionados.
Ortofotografías
Las ortofotografías pueden mostrarse solas o junto a otros datos en Ubicaciones.
Puedes comparar una foto seleccionada con otras de la misma área.
Ortophotos
Seleccionar ortofoto
Haz clic en la foto en el mapa
Abrir la foto
Comparar.
Capas de mapas

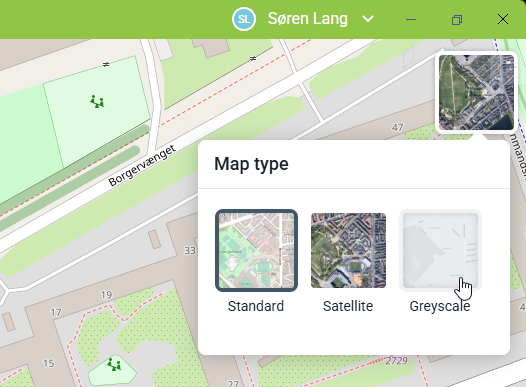

Las capas del mapa en la esquina superior derecha te permiten cambiar entre diferentes capas según la configuración de tu proyecto. Cuando haces clic en la capa de mapa actualmente seleccionada, las otras opciones de mapa aparecen.
Estándar y satélite siempre están disponibles, y cualquier capa personalizada añadida se muestra al lado de estas. Haz clic en una capa del mapa de la lista para cambiar la vista.
Pasa el cursor sobre la capa del mapa para ajustar su transparencia usando el control deslizante.
Leer más
Si desea aprender más sobre la configuración de Zonas en InfraField, lea este artículo: Cómo configurar Ubicaciones en InfraField.
