In dit artikel laten we zien hoe u BIM-eigenschappen kunt gebruiken in de verschillende gebieden van Dalux, zoals checklists, taken, of goedkeuringen.
Inhoud
Wat zijn BIM-eigenschappen?
BIM-eigenschappen zijn de data die wordt gebruikt om informatie toe te voegen aan de elementen/objecten in BIM-modellen. Wanneer een gebouw wordt geüpload naar Dalux, zullen de BIM-eigenschappen meekomen. Deze kunnen door Dalux worden uitgelezen en worden weergegeven.

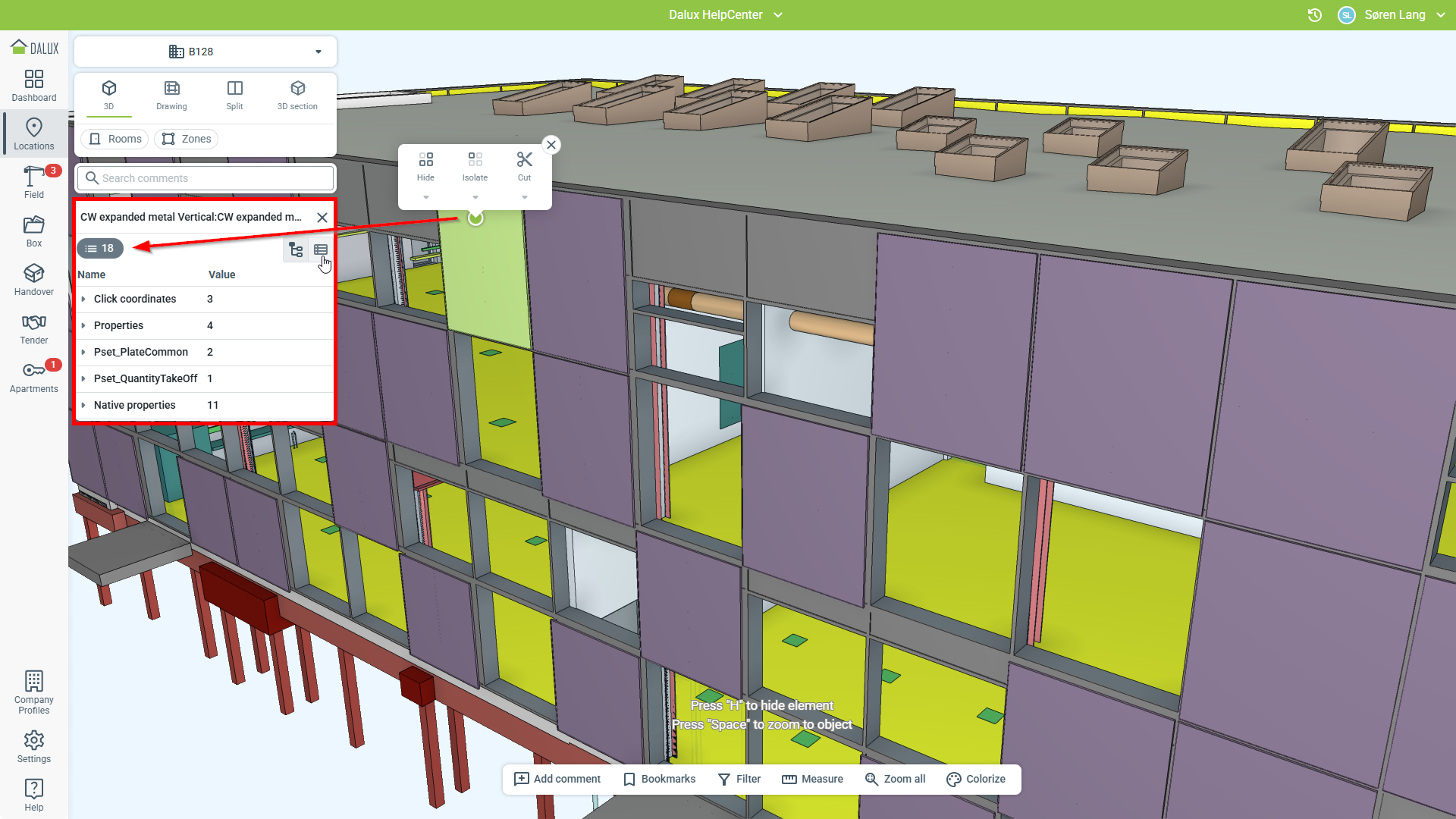

De BIM-eigenschappen van een element kunnen worden bekeken door dat element te selecteren, terwijl je in de 3D-weergave bent, en te klikken op eigenschappen () in het venster waar de elementinformatie getoond wordt. De eigenschappen zijn gegroepeerd in zogenaamde property sets:
BIM-eigenschappen in Dalux
BIM-eigenschappen worden gebruikt om informatie te delen ten aanzien van het gebouw en de gebouwen-elementen.
Sjablonen

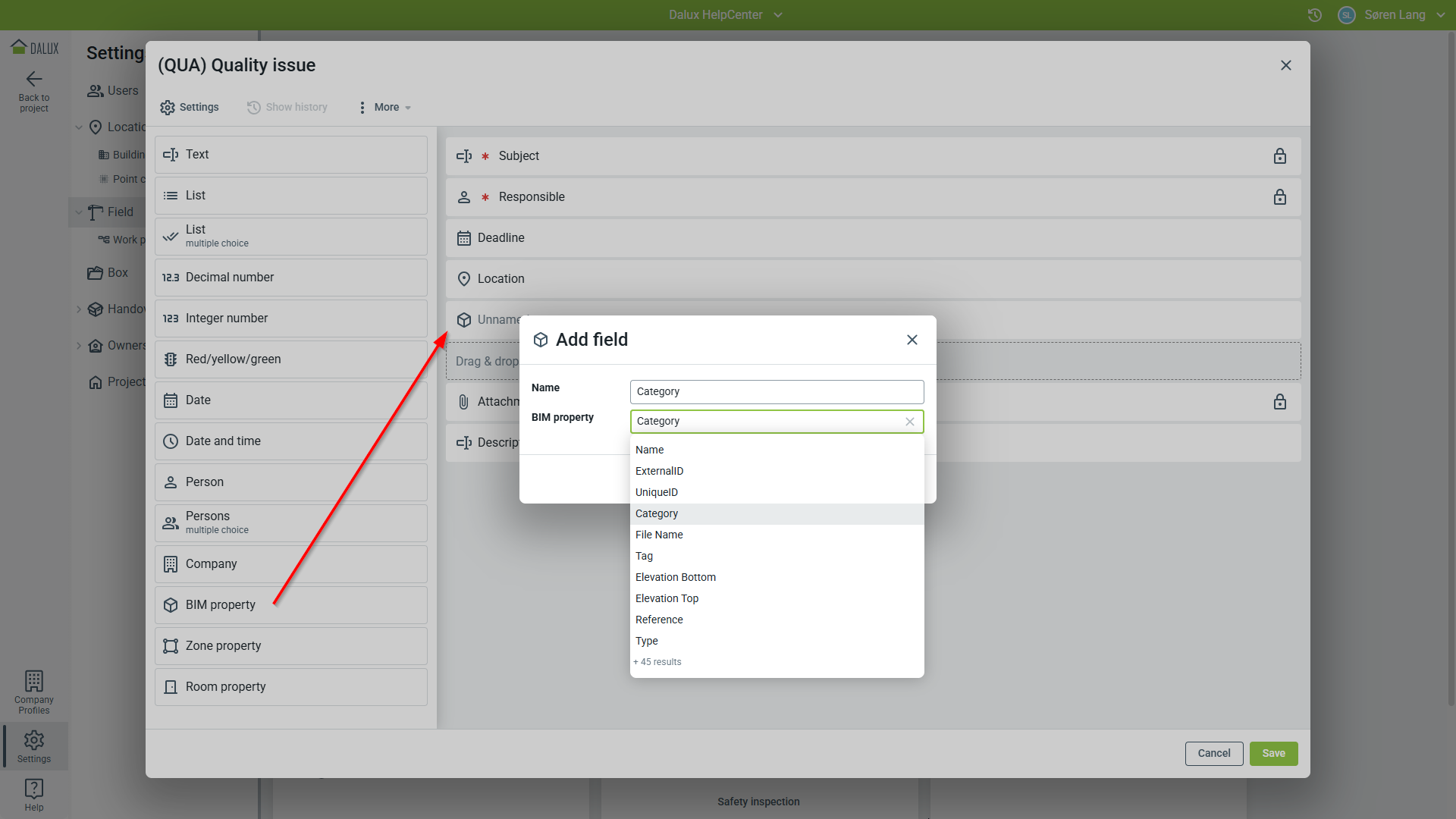

De eigenschappen kunnen worden gebruikt in sjablonen voor verschillende functies binnen Dalux. Om eigenschappen in een sjabloon te gebruiken, ga je naar het sjabloon van de taak/checklist/goedkeuring en sleept je het veld BIM-eigenschap van de linkerkolom naar het sjabloon aan de rechterkant:
Tips en trucs
Wanneer je een BIM- of zone-eigenschap toevoegt aan taak-, goedkeurings- of checklistsjablonen, worden beschikbare eigenschappen voorgesteld vanuit een vervolgkeuzelijst.
Belangrijk
De velden met BIM-eigenschappen worden automatisch bijgewerkt met data en kunnen niet handmatig worden bewerkt wanneer ze worden gebruikt voor een checklist of taak.

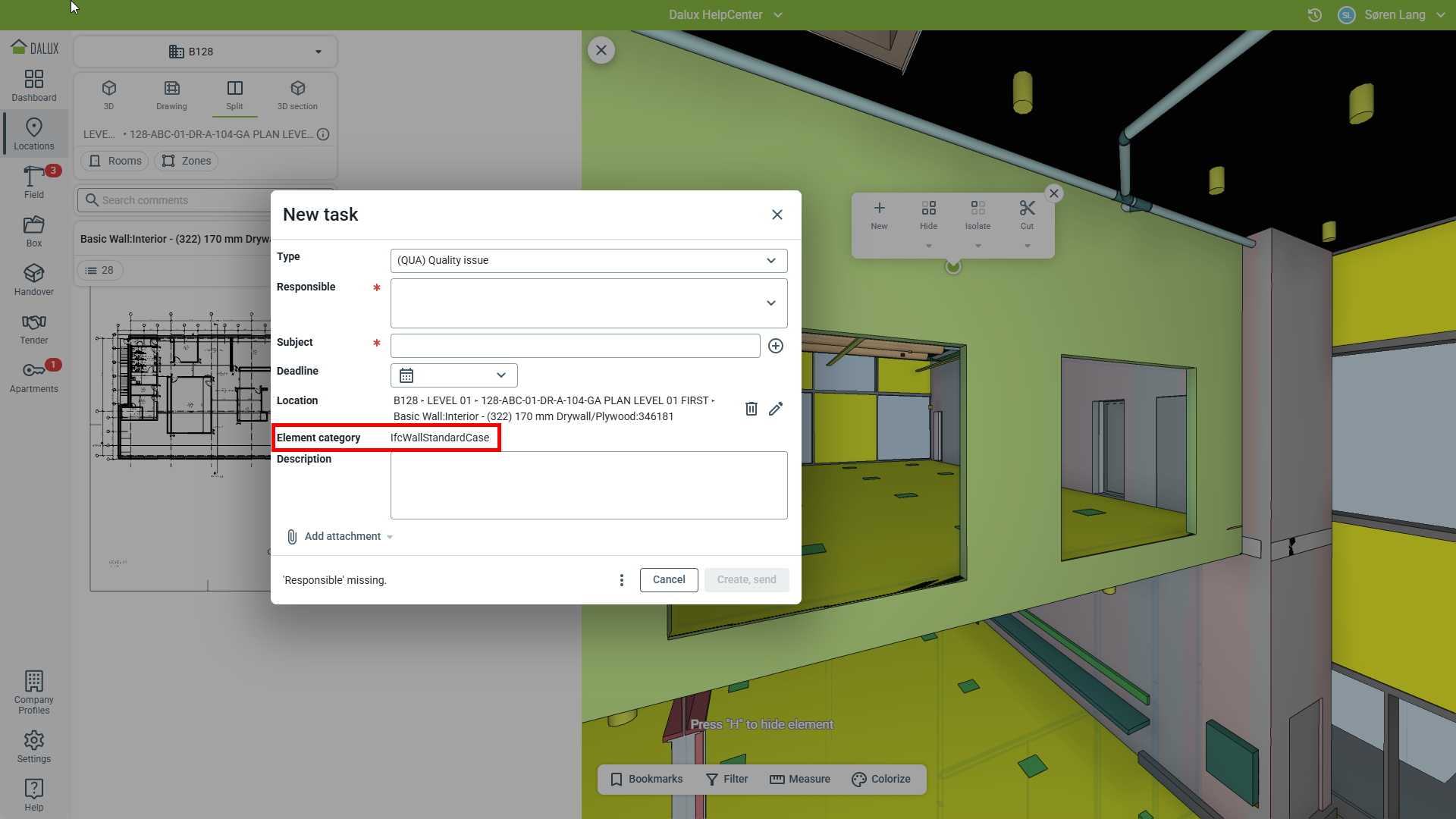

De de velden met BIM-eigenschappen worden gevuld met de relevante data wanneer een object wordt geselecteerd als de locatie voor een checklist/taak. De data in de velden wordt gevuld aan de hand van de gekozen BIM-eigenschap in het sjabloon:
BIM-eigenschappen als filters
BIM-eigenschappen kunnen ook de 3D-weergave van het gebouw filteren volgens een of meer specifieke eigenschappen. Om dit te doen:
Selecteer een BIM-element van het gebouw door erop te klikken Klik op
(eigenschappen)

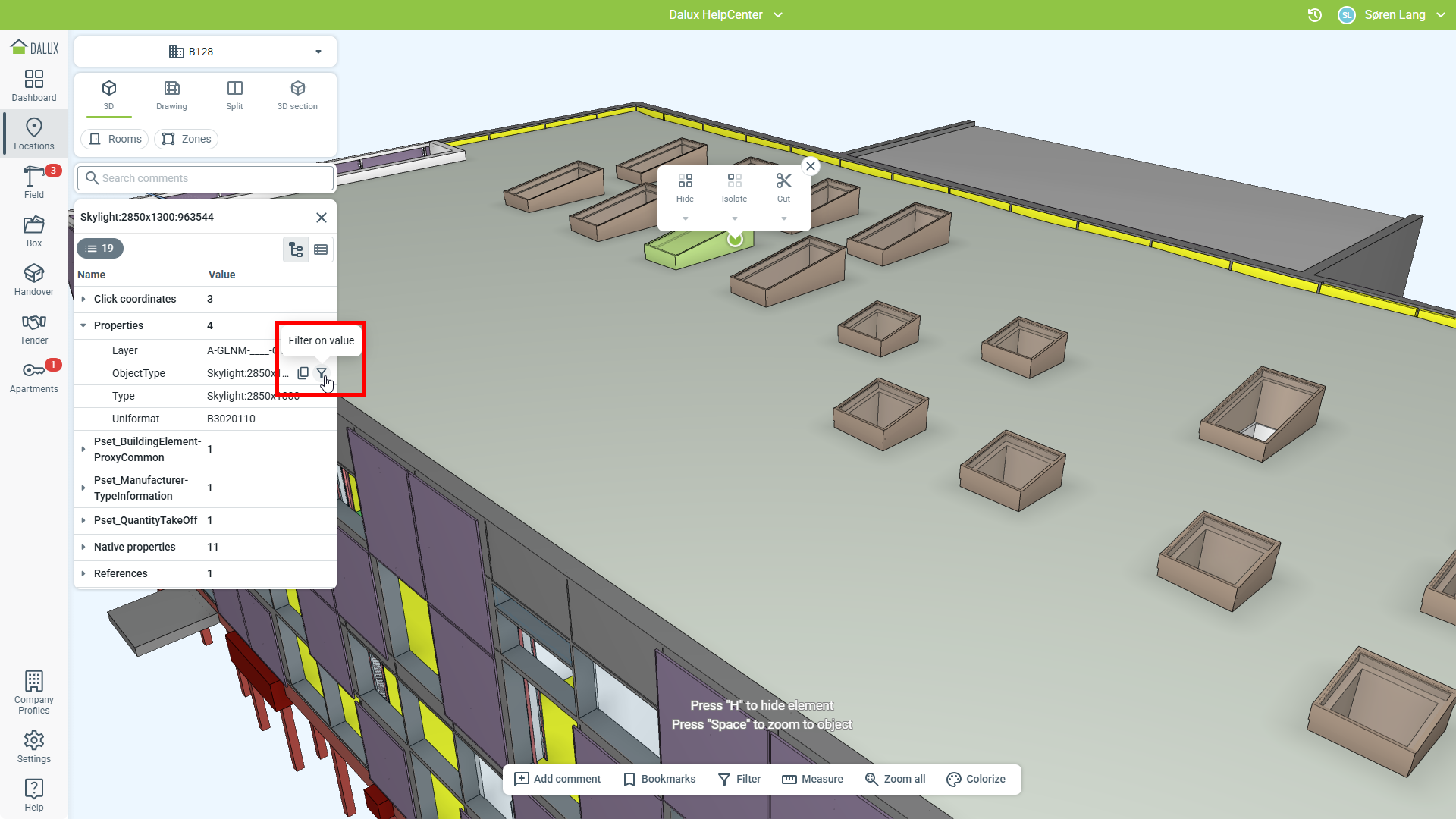

Klik op het
pictogram rechts van de eigenschap waarop je wilt filteren:

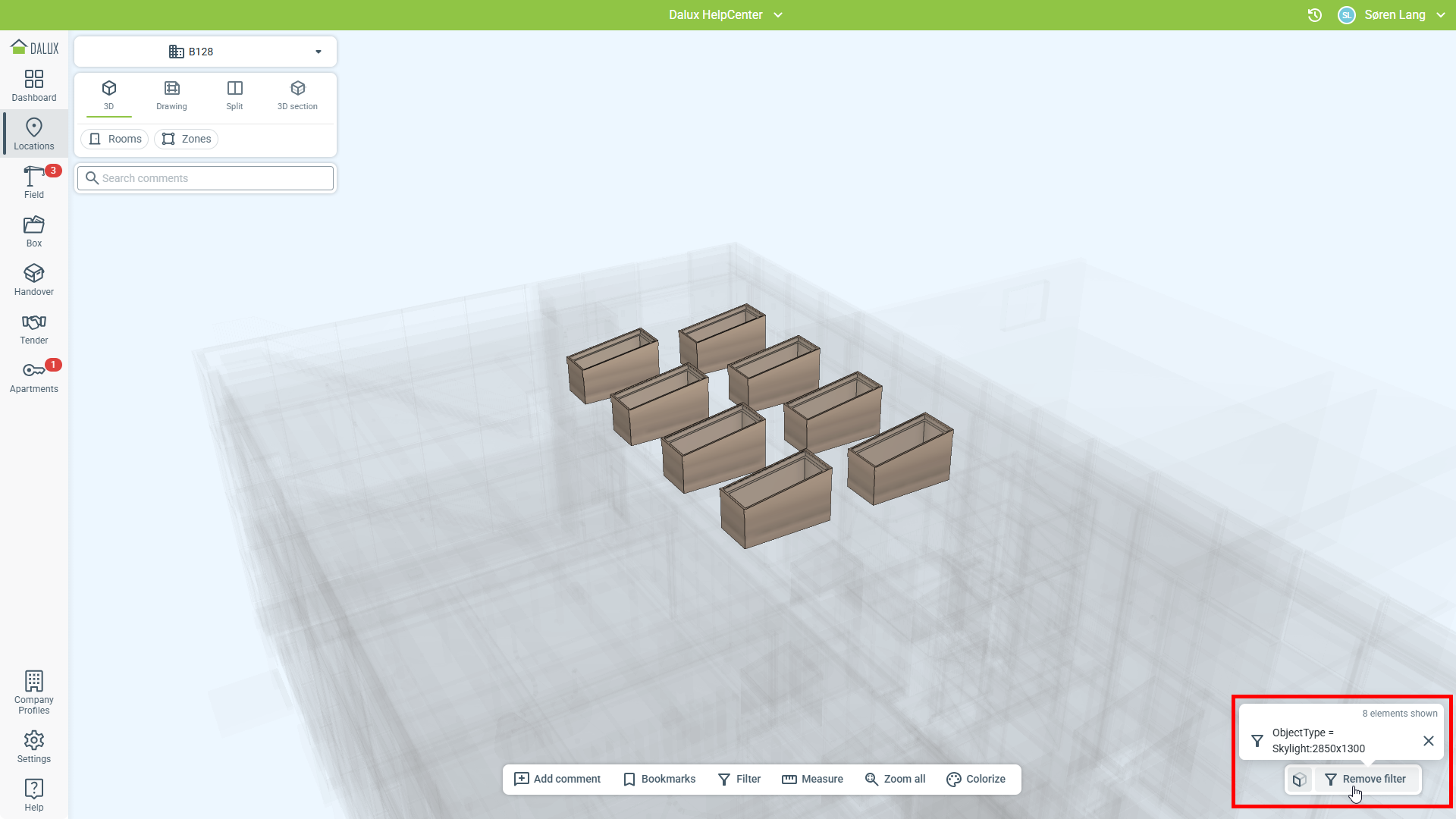

U kunt zien welke eigenschap wordt gefilterd en het filter verwijderen.
