I denne artikkelen vil vi veilede deg gjennom prosessen med å lage strukturen til Lokasjoner-modulen i et InfraField-prosjekt. Vi vil dekke kartinnstillinger for koordinere system, kartlag, GIS og linjeføringer. I tillegg vil vi forklare hvordan du legger til områder og strukturer til prosjektet slik at brukerne kan bruke modeller og tegninger.
Innholdsliste
Video
Denne videoen viser hvordan du setter opp Lokasjoner-modulen ved å bruke CAD-data med forhåndsdefinerte prosjektkoordinater. Den dekker tilføyelse av områder, tilpassede kartlag, GIS-data og linjeføringsfiler.
Brukerettigheter
For å sette opp og redigere Lokasjoner, må du være prosjektadministrator, prosjekteringsleder eller en del av en brukerdefinert brukergruppe med 'rediger' rettigheter for Lokasjoner.
Et InfraField-prosjekt består av følgende komponenter:
- Kart
- Strukturer
- Områder
Hvordan sette opp kartet
Kartet kontrollerer hvor dette prosjektet er lokalisert ved hjelp av et koordinere system. Du kan tilføy kartlag, GIS-data og linjeføringer til kartet.
Gå til Innstillinger
Lokasjoner
Kart.
Kartmenyen viser elementene i kartvisningen og alternativene som er tilgjengelige for sluttbrukeren i Lokasjoner. For å skifte mellom en listevisning og menyen, klikk
/
i øverste høyre hjørne.
Listevisningen lar deg søke, filtrere og multiredigere kartlagene, GIS-filene og linjeføringene som er lastet opp til prosjektet.
Koordinere system
Koordinere system plasserer prosjektet i den virkelige verden og tilpasser alle områder og strukturer til kartvisningen. Når du angir koordinere systemet, gjelder det for alle områder og strukturer i prosjektet.
For å plassere prosjektet i riktig koordinatsystem, klikk på 'Ikke angitt'-knappen til høyre for koordinere systemet.
ADVARSEL
Forsikre deg om at du velger riktig koordinatsystem fra starten for å unngå å påvirke hele prosjektet ditt.
Du kan søke etter korrekt koordinere system. Når du har funnet det, trykk 'OK'.
Hvis du trenger å gjøre justeringer på den valgte systemprojeksjonen, klikk 'Avansert’. Dette lar deg justere systemprojeksjonen for å matche ditt prosjekt. Klikk 'Nullstill' for å gå tilbake til standard projeksjonsverdier.
Kartlag
Standard kartlag er standard-og satellittvisninger. For å tilføy et nytt kartlag, gå til:
Innstillinger
Lokasjoner
Kart
Tilføy
Kartlag:

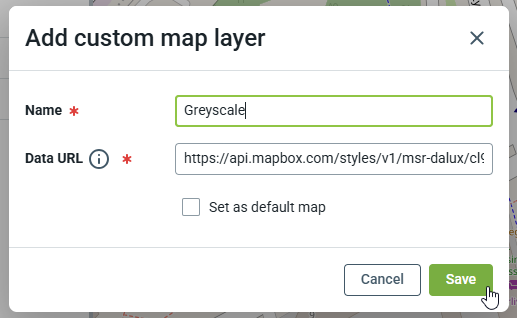

Et nytt vindu vises, hvor du må skrive inn et navn og en tilknytning for kartlaget. Tilknytningen må komme fra en offentlig plattform som bruker WMTS eller WMS formatet, som f.eks. https://www.mapbox.com/
Hvis du sjekker boksen 'Sette opp som standard kart', vil det være standard kartvisning for alle brukere i Lokasjoner.
Hvert tilpassede kartlag vises under standardene og kan redigeres og fjernes ved å klikke på -ikonet.
Ortofoto

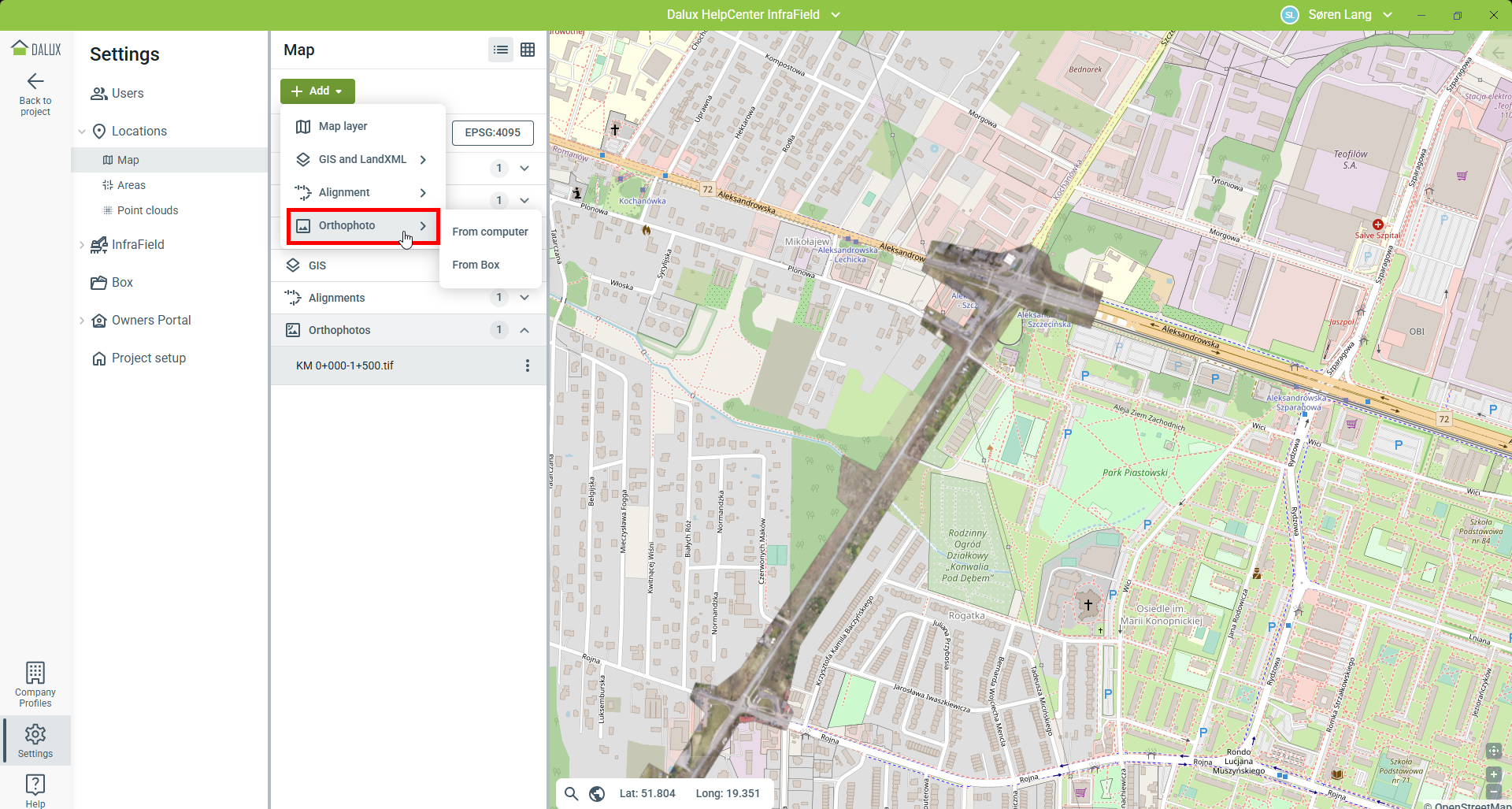

Du kan laste opp ortofoto til InfraField-prosjekter i:
Innstillinger
Lokasjoner
Kart
Legg til
Ortofoto
Ortofoto plasseres automatisk på kartet. Hvis ortofotoene dine ikke har en GPS-plassering, kan du manuelt plassere dem på kartet. Formater som støttes for øyeblikket er tif/tiff/pdf.
GIS
For å laste opp GIS og LandXML-filer til prosjektet, gå til
Innstillinger
Lokasjoner
Tilføy
'GIS og LandXML'
Du kan tilføy GIS-data fra din PC, Box, eller ved å opprette en GIS-fil direkte i InfraField.
Støttede formater er: GML, KML, KMZ, LandXML og SHP (komprimert).
Når du legger til GIS, må du fylle ut litt informasjon.
Navn: Navnet som vises i Lokasjoner.
Koordinere system: Hvis filen inneholder et koordinatsystem, vil det bli vist her, hvis ingen koordinatsystem vises, vil filen bruke standarden fra prosjektet.
Notat
Ikke endre denne verdien, hvis koordinatsystemet er annerledes enn det som brukes i prosjektet, vil Dalux konvertere koordinatene når filen lastes opp.
Farge: Dette vil sette standardfargen for GIS-data.
Gruppe: Brukt til å kategorisere GIS i mapper.
Undergruppe: Brukt til å kategorisere GIS i undermapper.
Filene må behandles før de vises til sluttbrukeren i Lokasjoner.
Bruk -ikonet til
Rediger,
Last ned, eller
Fjern filen.
Når du fjerner filene, slettes de fra prosjektet og du kan ikke hente dem tilbake. Sørg for å laste ned alle dataene før du fjerner dem.
Valget 'Fra fil' lar deg generere GIS-data fra en tekst- eller CSV-fil.
Du kan enten skrive inn data direkte i vinduet eller laste ned malen lokalt, fylle den med informasjon og importere dataene. Dette lar deg lage punktdata direkte i Dalux som behandles som alle andre GIS-data.
Når GIS er tilføyet, kan du endre stilen. Dine alternativer vil avhenge av hvilken type GIS. Dette lar deg tilpasse hvordan GIS vises på kartet. Du kan bruke enkeltfarge, graderinger, eller bruke kategoriene for fargelegging.
Linjeføringer
Linjeføringer brukes for å dele kartdataene i mindre seksjoner i henhold til stasjonsøkning og følger linjeføringsfilens sti. Det støttede formatet er LandXML.
For å tilføy ny linjeføringsfil, gå til:
Innstillinger
Lokasjoner
Kart
Tilføy
Linjeføringer.
Velg deretter en fil fra en mappe i Dalux Box eller din datamaskin. Linjeføring kan også tilføyelse fra IFC-filer opprettet til områder, hvis de har linjeføringsdata i dem.
Stasjonsøkninger: Skriv inn et nummer i m (minimum 5) for å tegne inn en merknad for hver økning for denne linjeføringsfilen.
Aktiver: Huk av i boksen for å aktivere disse linjeføringene og gjøre dem synlige i Lokasjoner.
Filene vises i innstillingene, og hver midtlinje fra filen vises nedenfor.
Bruk -ikonet til
Rediger,
Last ned, eller
Fjern filen.
Hvordan sette opp områder
Områder viser modell-/tegningdata som tilhører et lineært prosjekt. Et område inneholder ikke nivåer, men kan deles opp i mindre segmenter ved hjelp av linjeføringer.
Modeller og tegninger som er tilknyttet et område kan vises på kartet.
Et område som inneholder CAD/BIM-filer plasseres i henhold til koordinatene i disse filene og kan ikke plasseres manuelt.
Et område som inneholder kun PDF eller bildefiler kan ikke plasseres på kartet. Minst én CAD/BIM-fil med koordinater må lastes opp til et område før de kan plasseres på kartet.
Maksimal størrelse per område er 50 km.
For å sette opp områder, gå til:
Innstillinger
Lokasjoner
Områder.
For å legge til et nytt område, klikk Tilføy, skriv inn et navn, og klikk deretter 'Legg til område'.
I det nye vinduet, kan du tilføy filer til området fra din PC eller Box.
Du kan sette et fag, les mer om dem i denne artikkelen: Fag og underfag.
Når du tilføy modelfiler, kan du velge om filen er en 3D-modell eller en terrengmodell.
En terrengtype-opsjon for modeller gjør det mulig å skille mellom vanlige modeller og Terrengmodeller.
Dette lar deg separere terreng- og modellinformasjon når du ser på modellene dine.
Når alle filer har blitt tilføyet eller lastet opp og prosessert, vil du se de forskjellige filene kategorisert etter type, sammen med en 3D-gjennomgang av de innsamlede modellene.
I Mer menyen kan du få tilgang til
Områdelogg eller se en
Forhåndsvisning av modellen.
For hver fil kan du klikke på -ikonet for å få følgende alternativer:
-
Rediger: Åpne filen for å redigere metadata, mappe eller last opp en ny versjon
-
Slett: Slett denne filen fra Lokasjoner og Box.
-
Legg til Box: Hvis denne filen ble lastet opp fra datamaskinen, kan du legge denne filen til en mappe i Dalux Box.
-
Fag: Sett et fag/underfag.
-
Lokasjoner: Dette lar deg bestemme om tegningen skal være synlig i
For modelfiler lastet opp som 3D-modeller, kan du Endre til terrengmodell. For modelfiler lastet opp som terrengmodeller, kan du
Endre til 3D-modell.
Listevisning Standardvisningen er mappevisningen, men du kan endre det ved å klikke på -ikonet i øvre høyre hjørne. Dette vil vise filene i en standard listevisning hvor du kan søke og filtrere innholdet. Du kan velge flere filer for å redigere eller slette dem samtidig.
Hvordan sette opp strukturer
Strukturer brukes til å vise vertikale komponenter som er tilpasset de lineære områdene. En struktur inneholder nivåer.
En auto-generert toppvisning av topografi eller bygningsfotavtrykk kan vises på kartet, men tegninger som er tilknyttet en struktur kan ikke.
En struktur som inneholder CAD/BIM-filer plasseres i henhold til koordinatene i disse filene og kan ikke plasseres manuelt.
Maksimal størrelse per struktur er 2 km.
Strukturer må aktiveres i prosjektet først. For å aktivere strukturer, gå til:
Innstillinger
Lokasjoner
'Strukturer'
'Aktiver'
For å konfigurere strukturer, gå til:
Innstillinger
Lokasjoner
Områder
Tilføy
'Struktur'
Herfra kan du tilføy strukturer til dine prosjekter, men vær oppmerksom på at kartvisningen kun viser en automatisk generert toppvisning av topografien eller omriss av en modell, ikke tegninger.
Siden InfraField-strukturer oppfører seg på samme måte som bygninger, vennligst se denne artikkelen for hvordan du laster opp modeller og tegninger: Last opp IFC-modellfiler og 2D-tegninger.
Strukturer plasseres på kartet i henhold til koordinatene i CAD/BIM-filen og kan ikke flyttes manuelt.
Les mer
Hvis du vil lære mer om å sette opp Soner i InfraField, kan du lese denne artikkelen: Hvordan sette opp Soner i InfraField.
